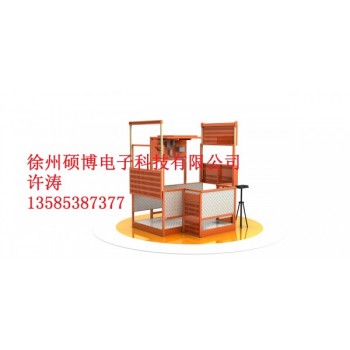

施工升降机又叫建筑用施工电梯，也可以成为室外电梯，工地提升吊笼，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟囱等建筑的施工。 施工升降机教学仪由软硬件构成。硬件采用与真机完全相同结构进行设计生产，包括：安全防护门、原装联动台、上下限位器、安全防坠器、显示系统等配件，其操作步骤和真机操作完全 致。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
、硬件部分 安全防坠器：非电气、电气和手动控制的防止吊笼或对重坠落的机械式安全保护装置。 限位开关：吊笼达到行程终点时自动切断控制电路的安全装置。 限开关：吊笼超越行程终点时自动切断总电源的非自动复位安全装置。 门连锁安全装置：确保梯笼门关闭严密时，梯笼方可运行的安全装置。 显示系统：采用32寸液晶显示器。 联动台：采用原装配件完全仿制真机的各种部件进行生产制造，确保培训效果。包括：电源指示灯、电铃（启动）按钮、电锁钥匙、急停按钮、照明开关、上升（下降）控制器。 二、软件部分 软件部分有：引导训练、自由训练、操作考核、视频播放、文档资料、理论考核等内容。 训练和自由训练中包括自由操作和楼层呼叫两个课题。在自由操作中，学员可以自由操作训练，没有任何文字提示。在楼层呼叫中，学员根据文字提示将人员送到指定的楼层，如果有违规操作，系统会有错误文字提示。 操作考核中有楼层呼叫课题，系统会随机出现呼叫楼层的提示。学员根据文字提示，将人员送到指定的楼层。该课题中系统会自动评分，完成考核后成绩会自动显示出来。 视频播放中有升降机的安装、使用，验收等相关视频，学员通过视频能直观的了解升降机的使用方法和注意事项。 文档资料中以幻灯片的形式播放文档资料，可以丰富学员的知识，填补了教学内容不足的空白。 理论考核中系统随机抽取50道题目，每 道题目2分，做完提交后 终成绩能显示出来，可以考察学员的理论知识掌握情况。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、按下红色开机按钮，系统自动启动进入登录界面（如图1）。按小键盘的Enter键进入主界面（如图2）
在主页面（图2）中小键盘的4键和6键是左右选择不同的训练模块。 以引导训练操作为例，选中了引导训练，用小键盘的+键和—键选择不同的课题。 +键选择下 个课题，—键选择上 个课题。按Enter键进入课题操作（如图3）。
操作步骤： 1.按下总电源开关送电， 2.打开底笼门，3.打开单开门，4.关底笼门，5.关单开门，6.打开急停按钮，7.打开点火锁，8.按下启动电铃。此时升降机已经通电可以升降了。9.操纵手柄向前推升降机上升，向后推下降（手柄前后推1档和2档，是控制升降机的快慢档）。到达指定的楼层后，10.开双开门，11.开层门。此时软件中的模拟人就出门到达指定的楼层了。12.关层门，13.双开门升降机下降到底层接人。14.开单开门，15.开底笼门此时进模拟人。16.关底笼门，17.关单开门把人员送到指定的楼层。如此重复的输送人员,等考核结束了。 关闭升降机的步骤: 1.关层门，2.关双开门，3.关点火锁，4.按下急停，5.开单开门，6.开底笼门，7.关单开门，8.关底笼门，9.总电源断电。 退出操作界面按小键盘的.键（如图4），再按Enter键返回到主界面（图5）。
2、按小键盘的6键选中视频播放（如图6），+键和-键分别是选择下 个上 个视频内容，选中后按Enter键进行播放。
3、按小键盘的6键选中文档资料（如图7）。+键和-键分别是下 个上 个文档内容，选中后按7键和9键上下翻页。
4、按小键盘的６键选中理论考核（如图8），再按Enter键进入考试系统（如图9）。
考试系统（如图9）中答题用小键盘的1、2、3、4分别代表A、B、C、D四个答案。做完题目按+键或-键选择下 题或上 题继续做。提交试卷按小键盘的Enter键提交试卷（如图10），再按 次Enter键返回主界面。
5、退出系统：选择重新登录（如图11），再按Enter键（如图12），继续按Enter键退出系统。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1.1施工升降机使用前准备工作 1.1.1施工升降机司机必须持有建筑施工特种作业人员操作资格证书，严禁无证操作。 1.1.2施工升降机投入使用前使用单位应对施工升降机司机进行书面安全技术交底，交底资料应留存备查。 1.1.3施工升降机使用前应按照使用说明书的要求对需润滑部件进行全面润滑。 1.2严禁使用有故障的施工升降机。 1.3 严禁施工升降机使用超过有效标定期的防坠安全器。 严禁用行程限位开关作为停止运行的控制开关。 1.4必须将施工升降机额定载重量、额定乘员数标牌置于吊笼醒目位置。严禁在超过额定载重量或额定乘员数的情况下使用施工升降机。 1.5在施工升降机作业范围内应设置明显的安全警示标志，对集中作业区做好安全防护。 1.6施工升降机地面通道上应搭设防护棚，防护棚两侧应沿栏杆架用密目网式安全网封严，防护棚顶部材料可采用5cm厚脚手板或相当于5cm厚木板强度的其他材料，当使用竹笆等强度较低材料时，应采用双层防护棚。防护棚长度应超过吊笼地面入口不少于2m，宽度应超出吊笼两侧各不少于1m，离地高度不应小于3m。 1.7遇大雨、大雪、大雾或施工升降机顶部风速大于20m/s（八 以上）及导轨架、电缆表面结有冰层时，严禁使用施工升降机。 1.8施工升降机基础周边水平距离5m以内，不得开挖井、沟，不得堆放易燃易爆物品及其他杂物。 1.9安装在阴暗处或严办作业的施工升降机，应在全行程上装明亮的楼层编号标志灯。夜间施工时作业区应有足够的照明，照明应满足现行行业标准《施工现场临时用电安全技术规范》JGJ46的要求。 1.10施工升降机严禁使用脱皮、裸露的电线、电缆。 1.11层门门栓宜设置在吊笼门 侧，且层门应处于常闭状态。未经施工升降机司机许可，严禁启闭层门。 1.12施工升降机如遇可能影响安全技术性能的自然灾害、发生设备事故或停工6个月以上应重新组织检查验收。 1.13严禁使用未排除安全隐患的施工升降机。 严禁在施工升降机运行中进行保养、维修作业。保养、维修作业需在导轨架上进行时，双吊笼都禁止运行，并派专人监护。 1.14施工升降机每3个月应进行不少于 次的额定载重量坠落试验。坠落试验应符合GB/T10054-2005中 6.2.4.12的要求。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1.1拆卸前应对施工升降机的关键部件进行检查，发现隐患应及时处理，解决后方可继续拆卸作业。 1.2施工升降机拆卸作业必须符合拆卸工程专项施工方案的要求。 1.3严禁夜间进行拆卸作业。 1.4拆卸附墙架时应确保施工升降机导轨架的自由端高度始终满足使用说明书的要求。 1.5当 后 个附墙架拆除后，应确保与基础相连的导轨架的稳定性。 1.6施工升降机拆卸应连续作业。当拆卸作业不能连续完成时，应根据拆卸状态采取安全措施。 1.7吊笼未拆除之前严禁在地面围栏内、施工升降机运行通道内、导轨架内和附墙架上等区域活动。 2、 安装、拆卸施工升降机应进行安全监理旁站，并填写记录备查。 施工升降机安全评估的 长有效期限应符合下列规定： SC型（齿条式）评估合格 长有效期限为2年； SS型（钢丝绳）评估合格 长有效期限为1年。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、常见电气故障及故障分析
2、常见机械故障及故障分析
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
